QSH-060-01-L-D-A - Samtec Inc.

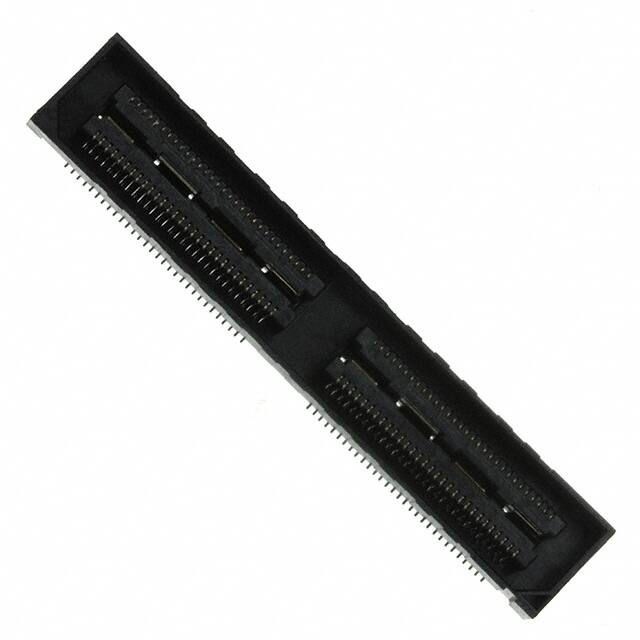

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-QSH-060-01-L-D-A

Hersteller Teil #: QSH-060-01-L-D-A

Produktkategorie: Rectangular Connectors - Arrays, Edge Type, Mezzanine (Board to Board)

Hersteller: Samtec Inc.

Beschreibung: CONN RCPT HI-SPD .5MM 120POS DL

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

QSH-060-01-L-D-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mount

Surface Mount

Mounting Type

Surface Mount

Housing Material

Polymer

Contact Materials

Gold, Nickel

Voltage - Rated (AC)

125V

Voltage Rated

175V

Packaging

Tray

Series

Q Strip® QSH

Published

2007

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Receptacle, Center Strip Contacts

Number of Positions

120

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Number of Rows

Gender

Receptacle

Additional Feature

ELP

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.020 0.50mm

Orientation

Straight

Depth

7.49mm

Current Rating

Number of Conductors

ONE

Reference Standard

UL, CSA

Contact Finish

Gold

Voltage - Rated AC

125V

Reliability

COMMERCIAL

Number Of PCB Rows

Lead Pitch

500μm

Number of Contacts

120

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Housing Color

Black

Rated Current (Signal)

Contact Style

BELLOWED TYPE

Insulation Resistance

5000000000Ohm

Row Spacing

3.81 mm

Body/Shell Style

SOCKET

Polarization Key

POLARIZED HOUSING

Dielectric Withstanding Voltage

375VAC V

Durability

100 Cycles

Contact Pattern

RECTANGULAR

Features

Board Guide, Ground Bus (Plane)

Height

3.327mm

Length

41.27mm

Contact Finish Thickness

10.0μin 0.25μm

Plating Thickness

10μin

Height Above Board

0.128 3.25mm

Stack Height (Mating)

5mm 8mm 11mm 14mm 16mm 19mm 25mm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free
